Regulace hoření ke krbovým a kamnovým vložkám REG 300



Regulátor hoření Reg300

Popis regulátoru

Nejvyšší řada automatické regulace hoření zaměřená na akumulační stavby nebo stavby s teplovodním výměníkem. Zajišťuje optimální průběh hoření, regulaci základních prvků akumulačních staveb a topného okruhu. Díky grafickému displeji získáte informaci o teplotách jednotlivých čidel, stavů natočení servopohonů a sepnutí/rozepnutí externích zařízení /ventilátorů, čerpadel, digestoře, apod./.

Regulace Reg300, resp. RegEQ jsou od počátku vývoje cíleny na co nejjednodušší uživatelské ovládání a na zobrazení potřebné zpětné vazby topného systému. Díky zobrazeným údajům je uživatel informován o průběhu hoření a reakci topného systému. Nastavení zobrazení potřebných obrazovek odpovídá konkrétní stavbě, nedochází tedy ke zbytečnému zobrazení nepodstatných informací.

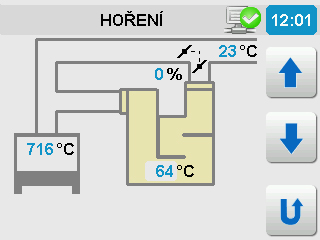

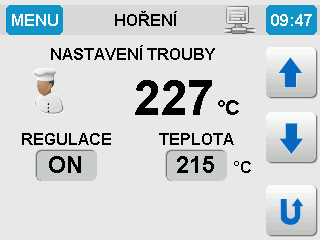

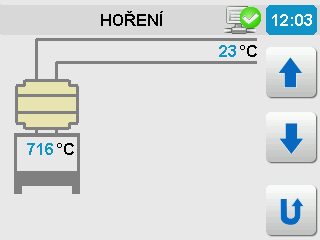

Příklad zobrazení obrazovek

Regulace hoření spočívá v regulaci optimálního množství vzduchu do topeniště s cílem dosažení maximální účinnosti spalovacího procesu a nízkých emisních hodnot. Tato regulace probíhá ve 20 změnách pohybů klapky v celém průběhu hoření. Použití automatické regulace hoření uspoří cca 30% energie. Regulátor mj. obsahuje užitečnou funkci zvukové signalizace, která upozorňuje uživatele o vhodnosti přiložení paliva. Tato funkce je vypínatelná.
Blokové schéma a komponenty regulace Reg300
Základní vlastnosti
  • Prodlužuje proces hoření a interval přikládání
  • Snižuje spotřebu paliva
  • Zabraňuje přetopení topného systému
  • Zvyšuje bezpečnost topení
  • Signalizuje opticky a zvukově potřebu dalšího přiložení paliva /možnost vypnutí/
  • Prodlužuje životnost topného systému
  • Znatelně zvyšuje účinnost topného systému
  • Vylepšuje tepelnou pohodu vytápěného prostoru
Technické vlastnosti
  • Regulace spalovacího procesu v topeništi
  • Řízení primárního okruhu teplovodního vytápění
  • Řízení nabíjení AKU nádrže
  • Spínání záložních kotlů a el. topných těles
  • Alarmové funkce
  • Ukládání historie regulační činnosti na SD kartu
  • Aplikační software na PC
  • Přednastavené topné systémy v paměti
  • Design určený do interiéru
  • Barevný dotykový displej
  • Jednoduché uživatelské ovládání v českém jazyce
  • Grafické zobrazení topného systému /keramické tahy nebo teplovodní okruh/
Určení
  • Teplovzdušné krby
  • Akumulační stavby
  • Kamna s hypokaustovým systémem
  • Ohniště se spalinovým výměníkem a teplovodním výměníkem
  • Ohniště s teplovodním výměníkem a akumulační nádrží
Blokové schéma a komponenty regulace Reg300
Automatickou regulaci lze instalovat do téměř všech dostupných krbů a topenišť kamen. Jedinou podmínkou je centrální přívod vzduchu do topeniště a to většinou v podobě příruby o Ø 100, 120 nebo 150 mm /atypické tvary a velikosti řešíme individuálně/.
Výběr ze 4 variant čelního panelu
  • Rádius (R)
  • Nerezový (N)
  • Plexisklo – bílé nebo černé (P)
  • Skleněný – bílé nebo černé (S)
Rádius Nerezový Plexisklo - bílé nebo černé skleněnný- bílé nebo černé
Uživatelské zobrazení
Dotykový displej je k dispozici ve dvou barevných variantách a to svěží barevné a v základní monochromatické /některé prvky se zobrazují barevně/. Dále jsou na displeji přehledně zobrazovány informace o všech hodnotách topného systému.
Zobrazení během regulace
  • teplota spalin / °C /
  • poloha klapky regulující množství vzduchu do ohniště / 0 – 100 % /

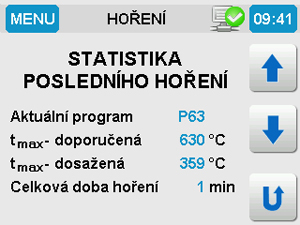

  • statistika posledního hoření

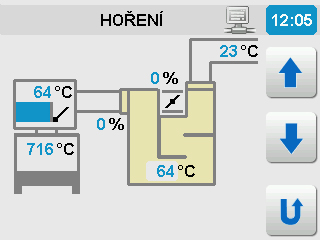

  • grafický přehled akumulačního systému

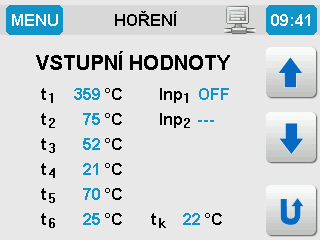

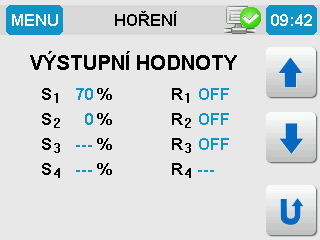

  • soupis vstupních a výstupních hodnot
  • volba režimu hoření
Nastavení
  • zap/vyp zvukové signalizace
  • jas displeje
  • zap/vyp zobrazení displeje během regulace
  • jazykové mutace
  • druh melodie
Technický popis
Reg300 obsahuje 3 vstupy pro měření vysoké teploty spalin, 3 vstupy pro měření nízké teploty, 4 výstupy pro ovládání servopohonů a 4 relé přepínací kontakty pro spínání externích zařízení. Dále umožňuje připojení dveřního spínače /pro činnost regulace není nutné připojení dveřního spínače/. Pro optimální nastavení slouží přednastavené programy, které odpovídají instalovanému topeništi.

Blokové schéma a komponenty regulace Reg300

Blokové schéma a komponenty regulace Reg300
Vstupy
  • 3 vysoké teploty zpravidla topeniště, komínový tah
  • 3 nízké teploty – teplovodní výměník, akumulační nádrž
  • 1 externí spínací vstup - možnost zapojení dveřního spínače
Výstupy
  • 4 servomotory – klapky centrálního přívodu vzduchu a zatápěcí klapka
  • 4 relé – vypínání digestoře, spalinový ventilátor, oběhové čerpadlo primárního okruhu
Provoz
Start regulace hoření se provádí před každým přiložením paliva stiskem tlačítka na panelu nebo formou automatického startu v případě instalace dveřního spínače. Ovládací software osahuje i softwarový dveřní spínač, který vyhodnocuje dle teploty spalin otevření dvířek a automaticky provádí start regulace v případě, že uživatel nestiskl start na displeji /pozn.: tato funkce je doplňková a není spolehlivá v případech nestandartního postupu přikládání paliva/.V případě požadavku je možno regulaci přepnout do manuálního režimu a nastavit pevnou polohu klapky.

Parametry centrální jednotky

Hmotnost centrální jednotky:                                               370g
Příkon maximálně 6W, Stand-by režim 0,2W
Rozměr zobrazovacího panelu: 150 x 100 x 32 mm /d x š x h/
Rozměr podomítkové krabičky: 134 x 85 x 27 mm /d x š x h/
Rozměr displeje úhlopříčka 3,2“, zobrazovaná část 65 x 49 mm
Rozměr instalační krabice: 185 x 140 x 70 mm /d x š x h/
Obsah balení - základ
  • centrální jednotka
  • zobrazovací displej s instalační krabicí
  • teplotní čidlo spalin + šroubení
  • regulační klapka Ø 100, resp. 120, 150 mm
  • servopohon timpex 24V/AC/DC /Belimo/
  • propojovací kabely
  • dokumentace

Pozn. : obsah balení může být odlišný dle specifikace objednávky
